相对陆基导弹 潜射导弹都显得“矮胖”一些为什么?

科普中国-军事科技前沿 2020-09-27 作者:李文盛



  大多数潜射导弹都要比同期的陆基导弹,显得矮胖一些。例如,美国目前的“三叉戟”2D5导弹长13.4米,直径2.1米,长径比6.4;“民兵”3导弹则长18.2米,直径1.67米,长径比10.9。俄罗斯目前的“轻舟”导弹长14.8米,直径1.9米,长径比7.7;“白杨”(SS-25)导弹长21.5米,直径1.8米,长径比11.9。大多数陆基弹道导弹的长径比在10~20,而潜射导弹为6~8。无论是井射还是公路机动的陆基导弹的长径比,均大于无论是固体还是液体的潜射弹道导弹。出现这一情况的原因主要如下。

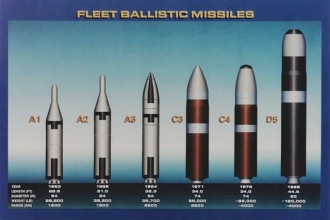

  ▲ 美国系列潜射导弹,虽然越来越长,但也越来越粗,仍显粗胖

  对潜射导弹的长度限制,首先是因为搭载潜艇的高度。由于潜艇内空间有限,潜基弹道导弹一般不会采用与艇体长方向平行的布置方案,因为导弹发射时还必须完成起竖等过程,机构更复杂、整体可靠性降低。而采用垂直布置方案,导弹长度就必须小于潜艇高度,受到耐压壳直径的限制。如果耐压壳直径过大,首先会增加潜艇建造难度,因为对大直径潜艇的壁的加工难度远甚于导弹,其次是增加了潜艇水中航行阻力。



  ▲ 从潜射系统构成可以看出,潜射导弹的长度受到潜艇结构的限制

  因此在潜射系统发展中,是潜艇直径迁就导弹长度,还是导弹尺寸迁就潜艇空间,一直困扰着设计人员。

  世界上最早的专用弹道导弹潜艇,苏联的“高尔夫”级(629型,G级)常规动力弹道导弹潜艇,由于SS-N-5导弹发射筒的长度超过了潜艇耐压壳艇体的直径,不得不将导弹发射筒大部分插在耐压艇体里,超过耐压壳的部分用指挥台围壳包覆起来,这使该型潜艇的指挥台围壳十分庞大。可见如果导弹小型化无法解决,将使潜艇设计十分被动。

  苏联在设计“台风”级潜艇时,为了迁就SS-N-20导弹的长度,不得不采取了独特的艇壳设计,使其成为世界上最大的弹道导弹潜艇。

  而在此前的“德尔塔”级潜艇改进中,潜艇为了与导弹长度匹配,不得不在“德尔塔”级潜艇后部突兀地增高潜艇高度,而形成了“德尔塔”3和“德尔塔”4级。这就是“臭名昭著”的“龟背”设计,严重破坏了潜艇的流线型,使潜艇的阻力和噪声都明显增大。

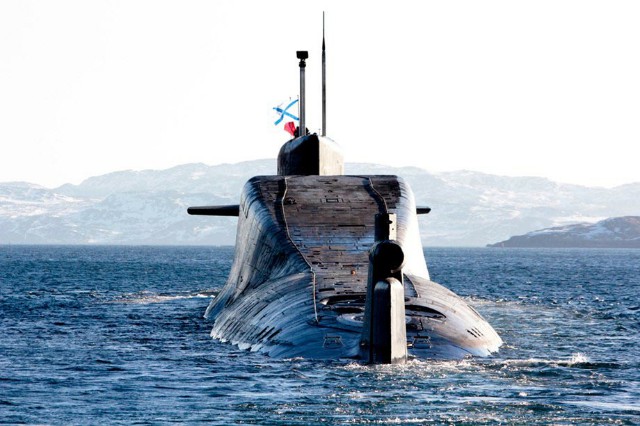

  ▲ 苏联“德尔塔”4级核潜艇

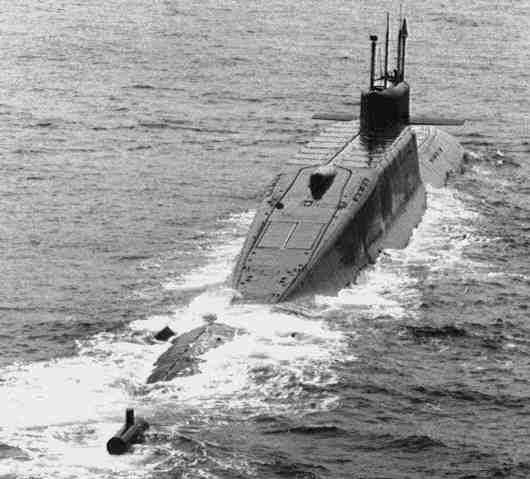

  ▲ 美国“俄亥俄”级战略核潜艇也有一条“龟背”,但不像苏联“德尔塔”4级那样凸出

  俄罗斯目前最先进的采用陆射“白杨”M技术的“布拉瓦”导弹,外形也做了较大改变,弹长缩短了9.5米,直径增加0.14米,发射重量减少10.2吨。可见,在确保导弹性能的前提下,导弹的“矮胖”程度反而是一个国家导弹技术先进性的体现。
